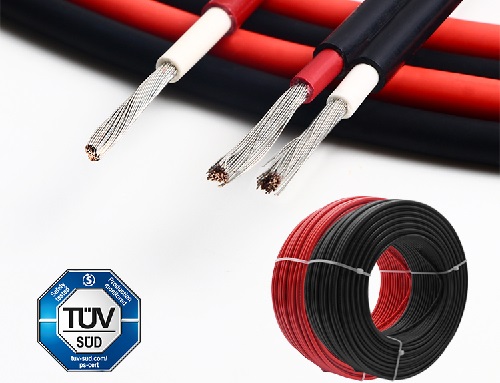

什么是PV1-F電纜?
PV1-F電纜又稱太陽能光伏電纜或光伏電線,是專為太陽能系統設計的特種電纜。
該電纜用于互連電源,即太陽能發電場中的太陽能電池板或其他較小的太陽能系統,例如住宅太陽能系統。
PV1-F太陽能電纜用于內部和外部的固定安裝。
然而,并非所有光伏電纜都適合地下直埋敷設。
他們的工作基本上是將太陽能電池板產生的電力傳輸?shù)诫娫吹慕橘|(zhì),然后為所有設備和照明設備提供電量。
PV1-F太陽能電纜又通常被稱為綠色能源電纜,因?yàn)樘?yáng)能被認為是綠色的(環保)。
光伏線又稱光伏電纜線,是一種用于連接光伏電能系統面板的單芯導線。PV系統或太陽能電池板是一種電力生產系統,它捕獲陽光以通過能量轉換過程發電。電力是在面板上產生的,需要布線將電能傳輸回收集點或設備。光伏線是為光伏設備設立的一種特殊類型的線。
在德國,光伏線是一種單導體產品,要符合tuv標準的要求。永進PV1-f概述的當前結構要求如下:
導體:鍍錫銅導體絞合,德國認證
絕緣:輻照交聯pe
芯線顏色:白色,紅色(支持定制顏色)
護套:輻照交聯聚烯烴外護套
護套顏色:黑色
額定電壓:DC1500伏特
測試電壓:6000伏特
20°C導體電阻:符合IEC60228,屬于class5標準
溫度范圍:-40°C至+125°C
短路溫度:280°C(短路持續時間最大到5S)
最小彎曲半徑:移動安裝:10xd電纜直徑
固定安裝:4xd電纜直徑
德國制定了第690條太陽能光伏(PV)系統規則,以指導光伏系統的電能系統、陣列電路、逆變器和充電控制器。在的德國用于各種安裝(可能適用當?shù)胤ㄒ?guī))。
2018這690條接線方法徹底實施到光伏系統中的各種接線法中。對于單導體,允許在光伏陣列內的光伏電源電路中的暴露室外,統一需要使用tuv認證的PV電線類型。進一步允許將PV線安裝在用于室外PV源電路和PV輸出電路的托盤中,而無需對托盤使用進行額定。如果PV電源和輸出電路在可接近的位置運行超過5000伏,將馬上斷電,這確實存在限制。在這些情況下,pv光伏電纜需要敷設在適合他導體的設備之中。
